摘要:目的 观察新型自组装肽TRSAWmx水凝胶对在体外小鼠成骨细胞前体细胞MC3T3-E1细胞粘附效果、增殖能力及成骨分化能力的影响。 方法 通过原子力显微镜观察新型水凝胶的自组装性能;以倒置显微镜对贴壁细胞计数,比较不同材料细胞的粘附;以CCK-8检测和评价不同材料上细胞的增殖;通过激光共聚焦显微镜观察细胞在材料表面的生长;茜素红-S染色观察钙结节形成;检测材料上培养的细胞碱性磷酸酶(alkaline phosphatase,ALP)活性以及细胞ALP、骨钙蛋白(osteocalcin,OCN)、血管内皮生长因子(vascular endothelial growth factor,VEGF)等基因的表达。结果 TRSAWmx能自组装成纳米纤维结构;在接种30、60、90 min时,TRSAWmx组细胞粘附数明显高于空白组(P<0.05);3、5、7 d 时TRSAWmx组细胞有着更佳的增殖活力(P<0.05);在成骨诱导培养3、7、14 d时,TRSAWmx组ALP活性明显高于RADA16-Ⅰ组(P<0.05);培养14 d后,TRSAWmx组茜素红-S染色可见钙结节形成多,成骨相关基因ALP、OCN、VEGF表达水平更高(P<0.05)。 结论 新型自组装多肽纳米水凝胶TRSAWmx在体外能有效提高MC3T3-E1细胞粘附、增殖和成骨分化能力。
目前临床上应用的合成骨替代材料,如羟基磷灰石、陶瓷材料等,存在不利于细胞粘附以及生物相容性差等缺点[1]。为了解决上述的问题,需要新的材料来对其表面进行修饰或是替换,水凝胶材料是很好的选择。RADA16-Ⅰ由16肽氨基酸组成,是自组装多肽水凝胶的代表,其能在水相离子或生理盐溶液触发下,分子水平组装成β折叠,并往复形成互补离子键,最终组装成纳米纤维,其纤维直径10~20 nm,孔径5~200 nm,含水量大于99%[2, 3, 4]。研究表明,水凝胶结构能够模拟细胞外基质(extracellular matrix,ECM)及其微环境,为细胞提供良好的体外生长环境,有利于细胞的粘附、增殖和分化[5];但是,目前作为支架材料的水凝胶缺乏促进成骨分化的能力。Osteostatin(Thr-Arg-Ser-Ala-Trp)是甲状旁腺类激素相关蛋白(PTHrP)C末端结构域PTHrP(107~111)五肽片段,能够介导PTH/PTHrP受体非相关性受体,在体外促进成骨细胞生长和分化[6, 7, 8]。此外,Osteostatin在骨缺损兔体内能促进骨再生[9, 10]。本研究通过利用Osteostatin片段对传统RADA16-Ⅰ进行修饰,期望得到兼顾粘附和促成骨相关性能的自组装多肽纳米水凝胶材料。
1 材料与方法
MC3T3-E1 Subclone 14小鼠成骨细胞前体细胞(ATCC),多肽RADA16-Ⅰ(AcN-RADARADARADA-RADA-CONH2,相对分子质量为1 671.76)、RADA16/TRSAW(相对分子质量为2 387.54)和TRASW(相对分子质量为619.58),α-MEM培养基,胎牛血清、0.25%胰蛋白酶-0.04% EDTA (Gibco公司),14 mm圆形盖玻片(NEST公司),CCK-8检测试剂盒(同仁公司),碱性磷酸酶(alkaline phosphatase,ALP)检测试剂盒(南京建成),茜素红-S(Sigma公司),罗丹明鬼笔环肽,DAPI(碧云天公司),反转录试剂盒及实时荧光定量PCR试剂盒(TaKaRa公司)。
1.2 实验方法
1.2.1 通过肽固相合成法[11]将Osteostatin与 RADA16-Ⅰ C末端相连,合成自组装多肽RADA16-TRSAW (AcN-RADARADARADARADA-GG-TRSAW-CONH2) 肽粉。自组装多肽母液的制备向肽粉(每10 毫克分装)内加入1 mL无菌超纯水,移液枪吹打混匀后,超声波清洗机室温超声处理30 min去除溶液粘性,得到1%(质量体积分数)的多肽母液。取RADA16-Ⅰ和RADA16-TRSAW母液等体积混合,得到1%(质量体积分数)TRSAWmx母液。

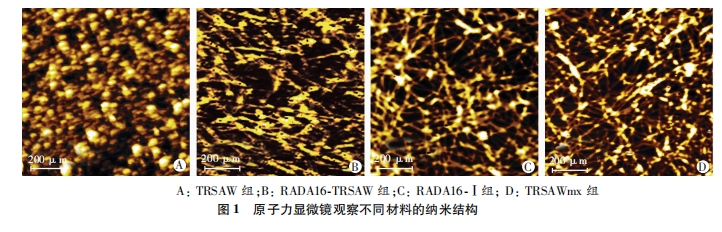

用超纯水分别稀释TRSAW、RADA16-Ⅰ、RADA16-TRSAW和TRSAWmx母液,得到0.5‰(质量体积分数)的稀释液,超声波清洗机室温超声处理30 min。取不同多肽稀释液各5 μL分别滴加到清洁的圆形云母片上,静置15 s后,用100 μL超纯水沿液滴边缘冲洗3次。30 ℃室温静置,待云母片自然干燥 后,AFM进行观察。AFM参数设置为轻敲模式,扫描区域为2 μm×2 μm,扫描频率是1.0 Hz;扫描探针(Model:Arrow UHFAuD)参数:弹性系数(k)为6(1.5~21.0)N/m,材质Si,无涂层,尖端半径为(10±2)nm。
分别将1%(质量体积分数)RADA16-Ⅰ和TRSAWmx母液与20%(质量体积分数)无菌蔗糖溶液按体积比1 ∶1混合,制成0.5%水凝胶工作液。取14 mm 圆形清洁盖玻片置于24孔培养板内,向每张盖玻片上分别滴加100 μL工作液。沿每孔内壁,缓慢加入含10%胎牛血清+1%双抗+50 μg/mL抗败血酸+ 10 mmol/L β-甘油磷酸钠的α-MEM成骨培养液,培养板置于37 ℃、5%CO2的孵箱中静置1 h。MC3T3-E1细胞常规消化离心后,成骨培养液制成5×104个/mL的单细胞悬液,待凝胶固化成型后,吸净孔内培养基,每孔接种1 mL MC3T3-E1细胞悬液于37 ℃、5%CO2孵箱中培养,隔天换液。

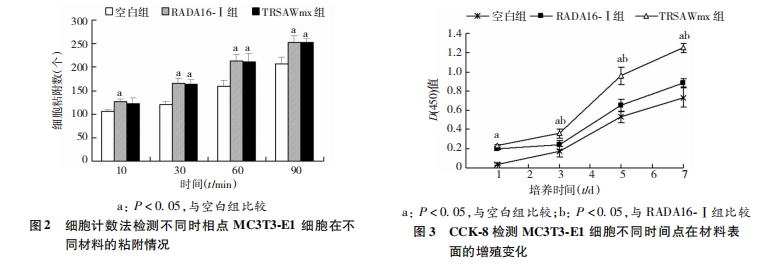

分别向24孔板中放入14 mm圆形盖玻片,并滴加RADA16-Ⅰ和TRSAWmx工作液并使其成胶。在空白盖玻片、RADA16-Ⅰ水凝胶、TRSAWmx水凝胶上滴加1 mL MC3T3-E1细胞悬液,分别在第10、30、60、90分钟吸净孔内培养基,PBS清洗1次,以除去未粘附的细胞,随机选取视野对细胞进行计数。
1.2.6 激光共聚焦显微镜观察MC3T3-E1细胞在水凝胶表面的生长

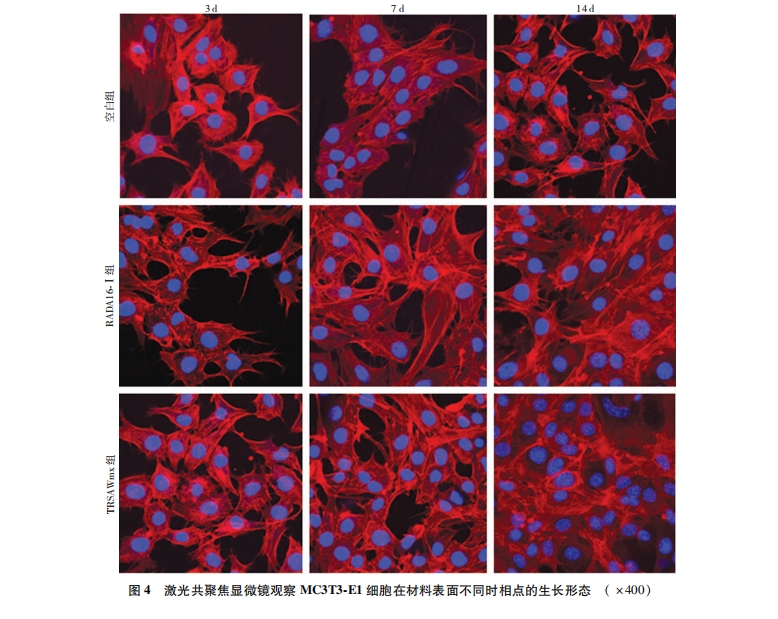

细胞在水凝胶中培养3、7、14 d后,吸净孔内培养基,PBS清洗3次,4%多聚甲醛固定30 min,用PBS清洗3次,0.2%Triton X-100室温通透10 min,PBS清洗3次,加入5% BSA封闭1 h,随后PBS清洗3次,加入配置好的罗丹明 -鬼笔环肽(5 U/mL) 工作液,室温避光孵育30 min。用PBS清洗3次, 10 μg/mL的DAPI染液浸没样本,室温避光孵育10 min。PBS清洗3次,封片后,激光共聚焦荧光显微镜拍照。

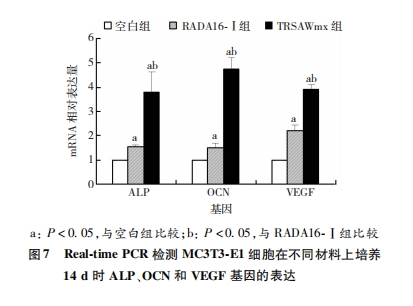

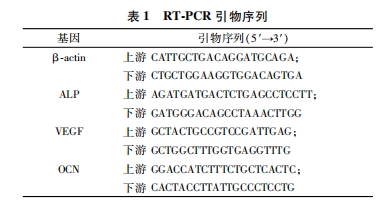

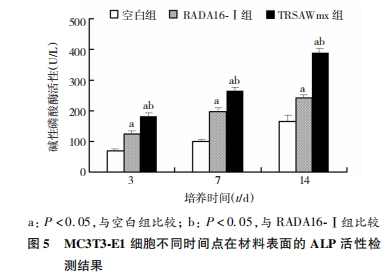

细胞在水凝胶中培养3、7 d和14 d后,吸净孔内的培养基,PBS清洗2次,每孔加入1%Triton X-100(100 μL)反复吹打,显微镜观察细胞破碎。严格按照碱性磷酸酶试剂盒说明在96孔板内进行加样,以酶联免疫检测仪在520 nm处测定D(520),同时用BCA法测定蛋白浓度,并计算ALP的活力。

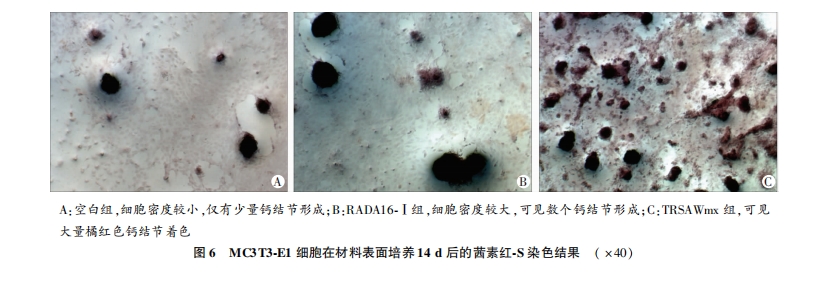

细胞在水凝胶中诱导培养14 d后,吸净孔内的培养基,PBS清洗2次,4%多聚甲 醛固定20 min后,PBS清洗3次,加入茜素红-S染液室温下染色10 min,PBS清洗残留染液,随机取视野拍照。
使用SPSS 14.0 统计软件进行单因素方差分析,结果以x±s表示。
2 结果
3 讨论
自组装纳米多肽水凝胶RADA16-Ⅰ能够在水相离子或生理盐溶液触发下,形成含水量可超过99%的纳米纤维立体网状结构。研究证明,这种含水量高的空间网状结构能够模拟天然细胞外基质及微环境[12],为细胞提供三维的培养系统,对细胞的粘附、增殖、分化和相关生长因子的分泌有良好的促进作用[13, 14, 15, 16]。同时,其纳米级的直径10~20 nm及形成的微小孔径 5~200 nm[2, 3, 4]可用于骨髓中干细胞的富集,以提高成骨活性[5]。
目前,大量研究表明,通过向RADA16-Ⅰ 肽的C末端连接功能短肽片段,能够提高肽支架的相关生物组织特异性功能[3, 17, 18]。运用此种方法得到的新 型肽水凝胶能够在形成纳米纤维网状结构的同时,功能基团并未参与纳米丝纤维的β折叠形成,而是作为侧链突出于β折 叠之外,以此种方式发挥作用[14, 17, 18]。Pan等[19] 证明将BMP-2相关蛋白(P24) 修饰RADA16-Ⅰ 后能增强材料促BMSCs增殖、黏附和异位成骨的能力。Tao等[20]采用BMP-7相关功能序列SNV和KPS改装RADA16-Ⅰ所合成的水凝胶材料是一种较好的髓核组织工程材料。在课题组前期研究中,我们已经将在细胞粘附过程中起重要作用的DGEA序列同RADA16-Ⅰ多肽C末端相接,成功地构建了自组装多肽纳米水凝胶支架材料DGEAmx[21],提高了细胞的粘附性。在成骨修复过程中,研究者更关注如何诱导细胞成骨分化。
PTHrP基因编码翻译后加工主要产生3个具有很高活性的氨基酸末端PTHrP(1~36)PTHrP(38~94)以及PTHrP(107~139)[22],能通过调节成骨细胞作用,在新骨形成和骨塑形过程中起到重要调节作用[23]。Osteostatin是PTHrP C末端结构域PTHrP(107~111)五肽片段,能够介导PTH/PTHrP受体非相关性受体,在体外促进成骨细胞生长和分化[24]。
本研究中,我们通过肽固相合成法在RADA16-Ⅰ的C端与PTHrP(107~111)五肽连接得到RADA16-TRSAW,并将其与RADA16-Ⅰ等体积混合得到TRSAWmx混合液,创新设计并构建出兼顾粘附和促成骨相关性能的自组装多肽纳米水凝胶TRSAWmx。TRSAWmx水凝胶纤维直径大于RADA16-Ⅰ水凝胶纤维(P<0.05),但其仍具有纳米级的直径,能自组装成长的纳米纤维。TRSAWmx的细胞粘附能力较RADA16-Ⅰ无明显差异,说明功能片段的加入不影响细胞在水凝胶上的粘附。细胞在TRSAWmx水凝胶上培养有着更佳的生长活力和骨诱导分化性能。以上实验结果表明,自组装水凝胶TRSAWmx促进MC3T3-E1细胞粘附、增殖和分化效果优于单纯的自组装水凝胶RADA16-Ⅰ。
本研究初步证明,通过将RADA16-Ⅰ的C末端与PTHrP(107~111)氨基酸活性末端相接,构建的新型自组装纳米水凝胶TRSAWmx在体外能够兼顾细胞粘附和促成骨相关性能。这为后期可与脱钙骨基质、羟基磷灰石等相复合,进一步研究复合后材料的体内相关生物学性,以及进一步运用于临床个体化治疗[24]奠定了良好理论基础。
免责声明:本文为行业交流学习,版权归原作者及原杂志所有,如有侵权,可联系删除。文章标注有作者及文章出处,如需阅读原文及参考文献,可阅读原杂志
